شیر دروازه API 6A در مقابل شیر دروازه API 6D: مقایسه عملکرد دو استاندارد دریچه

دریچه ها نقش مهمی در سیستم های خط لوله صنعتی ، به ویژه در محیط های پر فشار مانند نفت و گاز دارند. عملکرد و قابلیت اطمینان یک دریچه به طور مستقیم بر پایداری کل سیستم تولید تأثیر می گذارد. شیر دروازه API 6A و API 6D دو استاندارد شیر به طور گسترده استفاده شده است که هر یک در صنایع مختلف اعمال می شود: API 6A به طور معمول در صنعت نفت و گاز استفاده می شود ، در حالی که API 6D در سیستم های خط لوله صنعتی عمومی استفاده می شود. اگرچه این دو دریچه در مناطق خاصی با هم همپوشانی دارند ، اما آنها دارای استانداردهای طراحی مجزا ، محدوده کاربرد و الزامات عملکرد هستند.

1. استانداردها و گواهینامه ها

نمای کلی از API 6A Standard

استاندارد API 6A ، که توسط موسسه نفت آمریکایی (API) تهیه شده است ، در درجه اول برای استفاده در صنعت نفت و گاز به ویژه در شرایط پر فشار و شدید در نظر گرفته شده است. دریچه های API 6A برای مقاومت در برابر فشارهای بسیار زیاد و شرایط پیچیده ای که در طول عملیات حفاری و تولید وجود دارد ، طراحی شده اند و آنها باید یک سری از ایمنی و عملکرد دقیق را برآورده کنند. این دریچه ها به طور معمول در سیستم های درخت کریسمس ، سکوهای برون مرزی و سایر محیط های پر فشار ، دمای بالا ، آب های عمیق و سرد استفاده می شوند.

نمای کلی از API 6D Standard

در مقابل ، استاندارد API 6D در مورد دریچه های مورد استفاده در خطوط لوله حمل و نقل سیال اعمال می شود. این محدوده کاربرد گسترده تری دارد و حمل و نقل نفت ، گاز ، آب ، مواد شیمیایی و سایر مایعات صنعتی عمومی را پوشش می دهد. تمرکز دریچه های API 6D اطمینان از آب بندی محکم و دوام در طول کار طولانی مدت در سیستم های خط لوله منظم صنعتی است. دریچه های API 6D معمولاً در سیستم های خط لوله برای گاز طبیعی ، روغن و پتروشیمی استفاده می شود.

2. محدوده فشار و محدوده دما را طراحی کنید

طراحی دریچه API 6A

دریچه های API 6A به طور معمول برای مقاومت در برابر فشارهای عملیاتی بسیار بالا طراحی شده اند ، با فشارهایی که می توانند به آن برسند 20،000 psi بشر این دریچه ها برای عملیات حفاری نفت و سکوهای دریایی ایده آل هستند ، جایی که فشارها اغلب از سطح استاندارد فراتر می روند و نیاز به توجه ویژه به عملکرد آب بندی و یکپارچگی ساختاری دارند.

• دامنه فشار : تا 20،000 psi .
• دامنه دما : به طور معمول از -46 درجه سانتیگراد تا 121 درجه سانتیگراد ، ساختن آنها برای محیط های شدید مانند شرایط قطب شمال سرد یا عملیات در اعماق دریا مناسب است.

طراحی شیر 6D API

در مقایسه با API 6A ، فشار طراحی برای دریچه های API 6D کمتر است ، به طور معمول از 1500 psi تا 2500 psi اگرچه برخی از نسخه های فشار قوی می توانند به رتبه های بالاتری برسند. با این حال ، این دریچه ها برای محیط های شدید مناسب نیستند. دامنه دما برای دریچه های API 6D به طور معمول بین -29 درجه سانتیگراد و 121 درجه سانتیگراد ، ساخت آنها برای سیستم های خط لوله منظم صنعتی مناسب است.

• دامنه فشار : به طور معمول از 1500 psi تا 2500 psi .
• دامنه دما : مناسب برای -29 درجه سانتیگراد تا 121 درجه سانتیگراد شرایط عملیاتی

3 ساختار و عملکرد

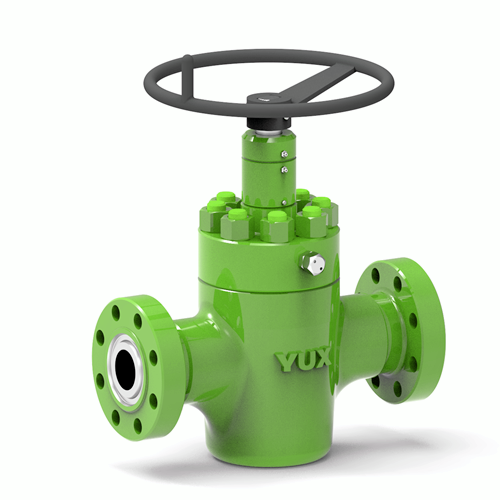

ساختار دریچه های API 6A

دریچه های API 6A برای شرایط کار با جریان بالا ، فشار بالا و شدید طراحی شده اند. آنها به طور معمول دارای یک طراحی کامل برای به حداقل رساندن مقاومت جریان هستند ، که در برنامه های پر فشار از اهمیت ویژه ای برخوردار است. مواد مورد استفاده برای دریچه های API 6A به طور جدی برای مقاومت در برابر خوردگی ، تحمل درجه حرارت بالا و استقامت با فشار بالا انتخاب می شوند و اطمینان می دهند که شیرها در شرایط سخت قابل اطمینان عمل می کنند.

• ویژگی های ساختار : طراحی کامل ، مواد با استحکام بالا.
• ویژگی های عملکرد : در درجه اول برای کنترل جریان سیال (روشن/خاموش) در محیط های پر فشار ، با تمرکز بر آب بندی محکم و قابلیت اطمینان استفاده می شود.

ساختار دریچه های API 6D

دریچه های API 6D به گونه ای طراحی شده اند که برای استفاده در سیستم های خط لوله منظم صنعتی مناسب تر هستند. آنها به طور معمول از نظر ساختار ساده تر هستند و شامل انواع مانند دریچه های توپ و دریچه های دروازه هستند. طراحی دریچه های API 6D بر ثبات کنترل جریان و عملکرد آب بندی طولانی مدت تأکید دارد و آنها را برای کاربردهای عمومی صنعتی ایده آل می کند.

• ویژگی های ساختار : طراحی استاندارد ، مناسب برای سیستم های خط لوله عمومی.
• ویژگی های عملکرد : در درجه اول برای کنترل جریان (روشن/خاموش) در خطوط لوله حمل و نقل مایع معمولی ، مناسب برای محیط های صنعتی عادی استفاده می شود.

4. رسانه قابل اجرا

رسانه برای API 6a

دریچه های API 6A به طور کلی برای دستیابی به محیط های مایع بسیار خورنده و پیچیده مانند روغن و گاز طبیعی استفاده می شود. این مایعات اغلب با فشارهای زیاد ، درجه حرارت بالا و ذرات ساینده بالقوه همراه هستند. بنابراین ، دریچه های API 6A باید در این شرایط شدید قادر به حفظ مهر و موم های محکم ، مقاومت در برابر خوردگی و مقاومت در برابر سایش باشند. آنها به طور گسترده ای در حفاری میدان نفتی ، عملیات تولیدی و اکتشاف نفت و گاز با آب عمیق مورد استفاده قرار می گیرند.

رسانه برای API 6D

در مقایسه ، دریچه های API 6D دارای طیف گسترده تری از مایعات قابل اجرا از جمله روغن ، گاز طبیعی ، آب و مواد شیمیایی هستند. اگرچه فشار و نیازهای آب بندی نسبت به دریچه های API 6A پایین تر است ، اما دریچه های API 6D هنوز هم باید از کنترل پایدار رسانه های سیال در طول کار طولانی مدت اطمینان حاصل کنند. این دریچه ها به طور گسترده در سیستم های خط لوله برای حمل و نقل نفت ، گاز و آب در کاربردهای معمولی صنعتی مورد استفاده قرار می گیرند.

5. نصب و نگهداری

نصب و نگهداری API 6A

از آنجا که از دریچه های API 6A اغلب در محیط های عمیق و پر فشار استفاده می شود ، نصب تمایل به پیچیده تر دارد. برای اطمینان از آب بندی محکم در حین نصب باید مراقبت های ویژه ای انجام شود و شیرها باید پس از نصب ، تحت آزمایش فشار دقیق قرار بگیرند. با توجه به شرایط عملیاتی شدید ، برای اطمینان از باقی ماندن دریچه در شرایط بهینه کار ، به تعویض منظم و تعویض مؤلفه ها نیاز است.

نصب و نگهداری API 6D

در مقابل ، دریچه های API 6D برای نصب و نگهداری ساده تر هستند. آنها برای استفاده در سیستم های خط لوله استاندارد طراحی شده اند ، و نصب به طور معمول نیاز به اطمینان از اینکه شیر با پیکربندی خط لوله مطابقت دارد. در حین کار ، بررسی های دوره ای از عملکرد آب بندی شیر و عملکرد عملیاتی به طور کلی برای نگهداری کافی است.

6. مقایسه هزینه

هزینه API 6a

با توجه به مواد با استحکام بالا ، فرآیندهای تولید دقیق و ملاحظات طراحی برای فشار شدید و دما ، هزینه تولید دریچه های API 6A نسبتاً زیاد است. در حالی که این دریچه ها برای برنامه های با کارایی بالا ضروری هستند ، هزینه بالاتر آنها می تواند بر بودجه کلی پروژه ها تأثیر بگذارد.

هزینه API 6d

در مقابل ، دریچه های API 6D اقتصادی تر هستند. طراحی استاندارد آنها و فرآیند تولید ساده تر منجر به کاهش هزینه تولید می شود. این دریچه ها برای برنامه های در مقیاس بزرگ ایده آل هستند که در آن راندمان هزینه قابل توجه است.

7. جدول مقایسه عملکرد
